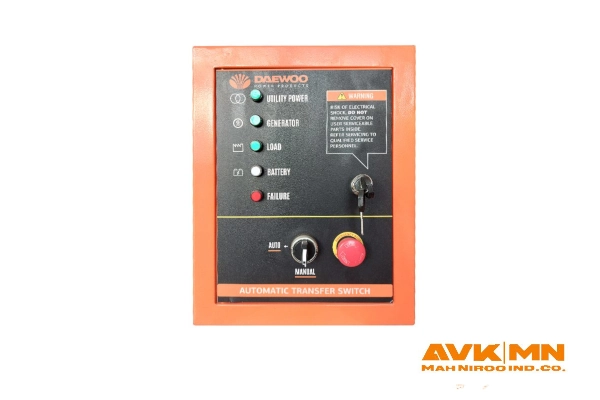

تابلو استارت ژنراتور

تابلو استارت ژنراتور مهمترین نقش در تنظیم روشن و خاموش شدن ژنراتورها دارد و عملکرد آن را کنترل می کند. این تابلو از تجهیزات مکانیکی و الکترونیکی تشکیل شده است. بنابراین در زمان قطع شدن برق این تابلو به صورت اتوماتیک یا دستی فعال می شود و ژنراتور راه اندازی می گردد تا برق تامین شود. این تابلو می تواند زمان تاخیر را در تامین انرژی به حداقل برساند و عمر مفید دستگاه را افزایش دهد و آشنایی با طرز کار این تابلو ضروری و مهم است.

اهمیت تابلو استارت ژنراتور

در شرایط اضطراری، تابلو استارت ژنراتور می تواند نقش مهمی ایفا کند، زیرا هدایت کارکرد ژنراتور به صورت هوشمند از آسیب و خاموش شدن آن جلوگیری می نماید. بنابراین استفاده از این تابلو در بیمارستان ها و دیتاسنترها الزامی است و ایمنی را افزایش می دهد.





اجزای اصلی تابلو استارت ژنراتور

تابلو استارت ژنراتور از قطعات حفاظتی و کنترلی تشکیل شده است که ژنراتور را به صورت ایمن و دقیق فعال می کند. این اجزای اصلی عبارت اند از:

کنترل‌کننده (Controller)

تابلو استارت ژنراتور با استفاده از کنترل کننده می تواند کارکرد ژنراتور را تنظیم کند. این کنترلر سیگنال های ورودی را مورد ارزیابی قرار می دهد و ژنراتور را فعال و غیرفعال می کند. کنترل کننده شرایط و حالت ولتاژ، فرکانس و دمای موتور را نظارت می کند.

کلیدهای قدرت (Circuit Breakers)

کلیدهای قدرت برای قطع و وصل شدن جریان های بالا استفاده می شود. به شکل اتوماتیک یا دستی وارد عمل می شود. کلیدهای قدرت می توانند از ژنراتور در برابر اضافه بار یا اتصال کوتاه محافظت نمایند.

رله‌های حفاظتی

تابلو استارت ژنراتور با کمک رله های حفاظتی از ایجاد اختلال جلوگیری می نمایند. در شرایطی همچون کم شدن ولتاژ، افزایش دمای موتور و کم شدن فشار روغن می تواند سریع وارد عمل شود و دستور قطع را ارسال می کنند.

نمایشگرها و نشانگرها

نمایشگرها می توانند گزارش لحظه ای پارامترهایی همچون فرکانس، سطح سوخت و فرکانس را نشان دهند. این داده ها به اپراتور کمک می کنند تا کارکرد ژنراتور را همیشه و هر لحظه کنترل نمایند.

کلیدهای کنترلی

تابلو استارت ژنراتور از کلیدهای کنترلی برخوردار است که برای فعال و غیرفعال کردن دستی یا سوئیچ بین وضعیت اتوماتیک و دستی به کار می رود. این کلیدها به اپراتور اجازه می دهند در وضعیت خاص سیستم را کامل کنترل نمایند.

باتری و شارژر باتری

سیستم باتری و شارژ می توانند در زمان شروع، انرژی لازم را برای فعال کردن موتور تامین کنند. اگر باتری خالی باشد، دستگاه روشن نمی شود. بنابراین به کار بردن شارژر به صورت دائم یکی از ضروریات این تابلوها است.

ماژول‌های ارتباطی

تابلو استارت ژنراتور برای اینکه بتواند با سیستم های مانیتورینگ و سایر تجهیزات ارتباط برقرار کند باید از ماژول های Ethernet یا GSM استفاده نماید. با این ماژول ها کنترل از راه دور امکان پذیر است و خطاهای لحظه ای را دریافت می کند.

سیستم‌های خنک‌کننده و تهویه

در بسیاری از شرایط تابلو استارت ژنراتور به سیستم خنک کننده و تهویه مجهز می شود تا دمای داخلی به حداکثر نرسد. بنابراین قطعات الکترونیکی این تابلو به گرما حساس است و امکان دارد بدون تهویه دچار اختلال شوند یا کارکرد اشتباهی داشته باشد.

عملکرد تابلو استارت ژنراتور

هنگامی که برق شبکه قطع می گردد، تابلو استارت ژنراتور وارد عمل می شود و به صورت اتوماتیک ژنراتور را فعال می کند. بعد از تثبیت جریان الکتریکی، برق برای کاربران تامین می شود. با برگشت برق شهری ژنراتور خاموش می شود و به حالت عادی برمی گردد.





انواع تابلو استارت ژنراتور

تابلو استارت ژنراتور دارای مدل های گوناگونی است که کارکرد مختلفی دارند و به شرایط محیط و سطح اتوماسیون وابسته هستند. بنابراین انواع تابلوها شامل دستی، اتوماتیک، سنکرون و ترکیبی است. تابلوهای دستی به شکلی است که کلید استارت توسط اپراتور فعال می شود و ژنراتور روشن می گردد و عملکرد آن خودکار نیست.

تابلو استارت اتوماتیک به گونه ای است که به صورت خودکار ژنراتور را فعال می کند. بعد از برگشت برق ژنراتور را غیرفعال می نماید. تابلو استارت سنکرون در چندین ژنراتور به طور همزمان به کار می رود. آن ها را هماهنگ وارد عمل می کند. تابلو استارت ترکیبی در دو وضعیت خودکار و دستی قرار دارد و در پروژه هایی که در کنترل نیاز به انعطاف دارند نیز به کار می رود.

چالش‌ها و مشکلات رایج تابلو استارت ژنراتور

چالش ‌ها و مشکلات رایج تابلو استارت ژنراتور معمولا بر اثر مشکلات فنی یا نقص در نگهداری به وجود می آید. امکان دارد این مشکلات کارکرد کلی سیستم برق اضطراری را دچار مشکل نماید و در شرایط بحرانی آسیب های سنگین و برگشت ناپذیری را وارد کند. خرابی رله و کلیدهای قدرت می تواند مانع فعال نمودن ژنراتور شود. استارت نخوردن ژنراتور یکی دیگر از این چالش ها است که به دلیل ضعف باتری یا خرابی کابل ها صورت می گیرد. تاخیر در سوئیچینگ برق شبکه و ژنراتور می تواند باعث خاموش شدن دستگاه شود. این تاخیر می تواند به دلیل خراب شدن ماژول های کنترل یا تنظیمات اشتباه باشد.
