در زمان خرید یا انتخاب دیزل ژنراتور، یکی از مهمترین مشخصاتی که باید به آن توجه شود «جریان نامی» یا Rated Current است. بسیاری از کاربران هنگام مشاهده پلاک مشخصات ژنراتور با عدد آمپر مواجه میشوند اما دقیقا نمیدانند این عدد چه مفهومی دارد و چه تاثیری در عملکرد تجهیزات صنعتی خواهد داشت.
در پروژههای صنعتی، کارخانهها، کارگاهها، ساختمانهای تجاری و حتی سیستمهای برق اضطراری، انتخاب اشتباه جریان نامی میتواند باعث افت ولتاژ، داغ شدن کابلها، خاموشی تجهیزات یا حتی آسیب به ژنراتور شود. به همین دلیل شناخت مفهوم جریان نامی دیزل ژنراتور اهمیت بسیار زیادی دارد.
در این مقاله به صورت کامل بررسی میکنیم جریان نامی چیست، چگونه محاسبه میشود، چه تفاوتی با توان اضطراری دارد و در دیزل ژنراتورهای تک فاز و سه فاز چگونه تعیین میشود.
جریان نامی دیزل ژنراتور چیست؟
جریان نامی دیزل ژنراتور به مقدار آمپری گفته میشود که ژنراتور میتواند به صورت مداوم و در شرایط استاندارد بدون آسیب یا افت عملکرد تولید کند.
این مقدار معمولا روی پلاک ژنراتور درج میشود و بر اساس توان خروجی، ولتاژ و ضریب توان محاسبه میگردد. به بیان ساده، جریان نامی همان حداکثر جریان ایمن برای کارکرد دائمی دستگاه است.
برای مثال اگر روی پلاک یک دیزل ژنراتور عدد 180 آمپر درج شده باشد، یعنی ژنراتور میتواند در شرایط استاندارد به صورت پیوسته تا 180 آمپر جریان تولید کند.
اهمیت این عدد زمانی مشخص میشود که بخواهید تجهیزاتی مانند:
- الکتروموتور
- کمپرسور
- آسانسور
- دستگاه CNC
- پمپ صنعتی
- تجهیزات سرمایشی و گرمایشی
را به ژنراتور متصل کنید. اگر مجموع جریان مصرفی تجهیزات بیشتر از جریان نامی ژنراتور باشد، احتمال اضافه بار و آسیب به سیستم وجود دارد.
فرمول محاسبه جریان نامی دیزل ژنراتور
محاسبه جریان نامی بر اساس نوع ژنراتور انجام میشود. فرمول ژنراتورهای سه فاز و تک فاز با یکدیگر تفاوت دارند.
فرمول جریان در دیزل ژنراتور سه فاز
I = (P × 1000) / (√3 × V × PF)
توضیح نمادها:
- I = جریان (آمپر)
- P = توان (کیلووات)
- V = ولتاژ
- PF = ضریب توان (Power Factor)
- √3 = عدد ثابت سیستم سهفاز (تقریباً 1.732)
مثال عملی
فرض کنید یک دیزل ژنراتور سه فاز دارای مشخصات زیر باشد:
- توان: 100kW
- ولتاژ: 400V
- ضریب توان: 0.8
جریان نامی آن برابر خواهد بود با:
I = (P × 1000) / (√3 × V × PF) = (100*1000)/(1.732*400*0.8) = 180 A
یعنی این ژنراتور حدود 180 آمپر جریان نامی دارد.
تفاوت جریان نامی و جریان لحظهای در دیزل ژنراتور
بسیاری از تجهیزات صنعتی در لحظه استارت، جریان بیشتری نسبت به حالت عادی مصرف میکنند. به این جریان، جریان لحظهای یا Surge Current گفته میشود.
برای مثال یک الکتروموتور ممکن است هنگام راهاندازی 3 تا 6 برابر جریان عادی مصرف کند. اما این افزایش جریان فقط چند ثانیه طول میکشد.
در مقابل، جریان نامی، مقدار جریانی است که ژنراتور میتواند به صورت مداوم تامین کند.
بنابراین:
- جریان نامی = کارکرد دائم و پایدار
- جریان لحظهای = جریان کوتاهمدت در زمان استارت
اگر دیزل ژنراتور فقط بر اساس جریان عادی انتخاب شود و جریان استارت تجهیزات در نظر گرفته نشود، در زمان روشن شدن دستگاهها ژنراتور دچار افت ولتاژ یا خاموشی خواهد شد.
رابطه جریان نامی با توان kVA و kW در دیزل ژنراتور
در بازار دیزل ژنراتور معمولا توان دستگاه را با دو واحد مشاهده میکنید:
- kW
- kVA
توان kW نشاندهنده توان واقعی مصرفی است اما kVA توان ظاهری را نشان میدهد.
ارتباط این دو از طریق ضریب توان مشخص میشود:
kW=kVA × PF
در اکثر دیزل ژنراتورها ضریب توان برابر 0.8 در نظر گرفته میشود.
برای مثال:
- 100kVA × 0.8 = 80kW
هرچه توان ژنراتور بیشتر باشد، جریان نامی نیز افزایش پیدا میکند. به همین دلیل هنگام انتخاب دیزل ژنراتور باید هم توان و هم جریان خروجی بررسی شوند.
تفاوت جریان نامی واقعی و جریان درج شده روی پلاک ژنراتور
عددی که روی پلاک ژنراتور نوشته میشود معمولا در شرایط استاندارد آزمایشگاهی اندازهگیری شده است. اما در شرایط واقعی عوامل زیادی میتوانند باعث کاهش جریان قابل تامین شوند، از جمله:
- دمای محیط
- ارتفاع از سطح دریا
- کیفیت سوخت
- وضعیت سرویس موتور
- کیفیت آلترناتور
- ضریب بار مصرفی
- شرایط آب و هوایی
به همین دلیل ممکن است یک ژنراتور در شرایط واقعی نتواند دقیقا همان جریان درج شده روی پلاک را تامین کند.
در پروژههای صنعتی معمولا مقداری حاشیه اطمینان برای انتخاب ژنراتور در نظر گرفته میشود تا سیستم تحت فشار قرار نگیرد. دلایل این امر، موارد زیر می باشد:
- جریان استارت دستگاه ها
- توسعه تجهیزات و افزایش مصرف کننده ها
- عوامل تاثیرگذار بر توان خروجی دستگاه که قبل تر گفته شده بودند.
تفاوت جریان نامی و توان اضطراری در دیزل ژنراتور
توان اضطراری یا Standby Power به حداکثر توانی گفته میشود که ژنراتور در زمان محدود و شرایط اضطراری میتواند تولید کند.
اما جریان نامی مربوط به عملکرد دائم و پیوسته دستگاه است.
به طور معمول:
- توان پرایم = کارکرد دائم
- توان اضطراری = کارکرد کوتاهمدت در زمان قطعی برق
برای مثال ممکن است یک ژنراتور:
- توان دائم 250kVA
- توان اضطراری 275kVA
داشته باشد.
در این حالت جریان مربوط به توان اضطراری بیشتر است اما استفاده طولانیمدت از آن میتواند باعث استهلاک شدید موتور و آلترناتور شود.

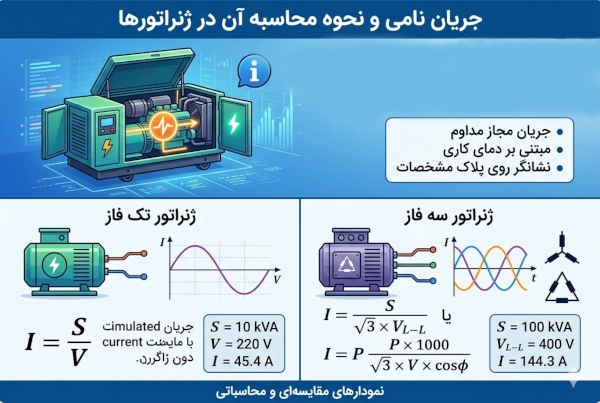

جریان نامی در دیزل ژنراتور تک فاز و سه فاز چه تفاوتی دارد؟
یکی از تفاوتهای مهم ژنراتورهای تک فاز و سه فاز، نحوه توزیع جریان است.
در ژنراتور تک فاز کل توان روی یک فاز قرار میگیرد، بنابراین جریان بالاتری ایجاد میشود.
اما در ژنراتور سه فاز جریان بین سه فاز تقسیم میشود و سیستم عملکرد پایدارتری خواهد داشت.
به همین دلیل:
- دیزل ژنراتور تک فاز بیشتر برای مصارف سبک و خانگی مناسب است.
- دیزل ژنراتور سه فاز برای تجهیزات صنعتی و بارهای سنگین استفاده میشود.
همچنین در توانهای بالا معمولا استفاده از ژنراتور سه فاز منطقیتر و اقتصادیتر است.
جریان نامی ژنراتور سه فاز چگونه محاسبه میشود؟
در ژنراتورهای سهفاز، جریان خروجی به سه عامل اصلی وابسته است:
- توان ژنراتور
- ولتاژ خروجی
- ضریب توان
فرمول محاسبه جریان سه فاز
I = (kVA × 1000) / (√3 × V)
توضیح پارامترها:
- I = جریان (آمپر)
- kVA = توان ظاهری ژنراتور
- V = ولتاژ خروجی
- √3 = عدد ثابت سیستم سهفاز (تقریباً 1.732)
مثال محاسبه
اگر یک ژنراتور 200kVA با ولتاژ 400 ولت داشته باشیم:
I = (200 × 1000) / (1.732 × 400)
I ≈ 288 A
بنابراین جریان نامی این ژنراتور حدود 288 آمپر خواهد بود.
این محاسبه در انتخاب کابل، کلید حفاظتی، تابلو برق و تجهیزات توزیع برق اهمیت بسیار زیادی دارد.
جمعبندی
جریان نامی دیزل ژنراتور یکی از مهمترین پارامترها در انتخاب و بهرهبرداری از ژنراتورهای صنعتی است. این عدد مشخص میکند ژنراتور تا چه میزان آمپر را میتواند به صورت دائم و ایمن تامین کند.
شناخت تفاوت جریان نامی با جریان لحظهای، توان اضطراری و توان واقعی به شما کمک میکند ژنراتور مناسبتری برای پروژه خود انتخاب کنید و از مشکلاتی مانند اضافه بار، افت ولتاژ و آسیب به تجهیزات جلوگیری شود.
در پروژههای صنعتی بهتر است انتخاب دیزل ژنراتور تنها بر اساس توان kVA انجام نشود و جریان مصرفی واقعی تجهیزات نیز به دقت محاسبه گردد.
