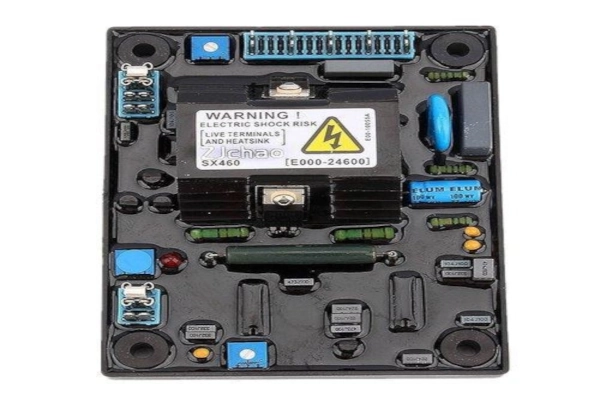

نصب و تنظیم AVR (Automatic Voltage Regulator) در دیزل ژنراتور یکی از مراحل حیاتی برای عملکرد صحیح و مؤثر این سیستم‌ها است. این رگولاتور وظیفه تنظیم و کنترل ولتاژ خروجی ژنراتور را بر عهده دارد و به همین دلیل، در این مقاله به بررسی آموزش نصب AVR ژنراتور خواهیم پرداخت.



ساخت رگلاتور دیزل ژنراتور

برای ساخت رگولاتور دیزل ژنراتور، ابتدا باید با ساختار و اجزای مختلف آن آشنا شویم. AVR معمولاً شامل قطعاتی نظیر ترانزیستورها، دیودها و خازن‌ها است که به‌منظور تثبیت ولتاژ و جلوگیری از نوسانات آن طراحی شده‌اند. این قطعات باید به‌گونه‌ای در کنار هم قرار گیرند که بتوانند ولتاژ تولیدی را در محدوده مشخصی نگه دارند. رگولاتورهای ولتاژ به دو دسته آنالوگ و دیجیتال تقسیم می‌شوند. رگولاتورهای آنالوگ معمولاً ساده‌تر هستند و برای کاربردهای عمومی مناسبند؛ در حالی که رگولاتورهای دیجیتال قابلیت‌های بیشتری دارند و می‌توانند ولتاژ را با دقت بیشتری تنظیم کنند. مراحل ساخت رگولاتور شامل موارد زیر هستند:

  1. انتخاب قطعات: انتخاب قطعات باکیفیت و مناسب برای ساخت AVR از اهمیت بالایی برخوردار است. برای این کار معمولاً از دیودهای سریع و ترانزیستورهای با قدرت بالا استفاده می‌شود.
  2. طراحی مدار: طراحی مدار رگولاتور باید به‌گونه‌ای باشد که از نوسانات ولتاژ جلوگیری کند و به‌راحتی بتواند ولتاژ خروجی را تنظیم نماید.
  3. مونتاژ و لحیم‌کاری: پس از طراحی مدار، اجزا باید بر روی PCB (مدار چاپی) لحیم‌کاری شوند. دقت در این مرحله بسیار مهم است تا از بروز مشکلات در عملکرد جلوگیری گردد.





ولتاژ رگلاتور از کجا تأمین می‌شود؟

ولتاژ رگولاتور دیزل ژنراتور معمولاً از خروجی ژنراتور تأمین می‌گردد. در واقع، پس از تولید برق، ولتاژ به ورودی AVR می‌رسد و این رگولاتور وظیفه دارد تا ولتاژ خروجی را در محدوده معین حفظ نماید. برای این منظور، AVR به یک سنسور ولتاژ متصل است که ولتاژ تولید شده را اندازه‌گیری کرده و به رگولاتور می‌فرستد. این سیستم به‌طور مداوم در حال کار است و هرگونه نوسانی در ولتاژ خروجی را شناسایی و به‌سرعت اصلاح می‌کند.



نقشه رگولاتور ولتاژ دیزل ژنراتور

نقشه رگولاتور دیزل ژنراتور یکی از ابزارهای کلیدی در آموزش نصب AVR ژنراتور است. این نقشه شامل تمام اتصالات و اجزای مورد نیاز برای عملکرد صحیح رگولاتور می‌باشد. معمولاً در نقشه‌ها، ورودی و خروجی‌ها، نقاط اتصال سنسور و همچنین قطعات الکترونیکی به‌روشنی مشخص شده‌اند. برای داشتن یک نقشه دقیق، می‌توانید از منابع معتبر و مدارهای استاندارد استفاده کنید. همچنین، بررسی مدارهای مشابه در پروژه‌های قبلی نیز می‌تواند به شما در طراحی نقشه و آموزش نصب AVR ژنراتور کمک کند. نقشه رگولاتور ولتاژ باید شامل موارد زیر باشد:

  • نقاط ورودی و خروجی: مشخص کردن ورودی ولتاژ و خروجی آن
  • سنسور ولتاژ: محل اتصال سنسور ولتاژ به AVR
  • اتصالات دیگر: مانند اتصال به باتری و بار

نصب avr

نصب رگلاتور ژنراتور

آموزش نصب AVR ژنراتور یکی از مراحل کلیدی در راه‌اندازی دیزل ژنراتور است. برای نصب صحیح آن، مراحل زیر را باید دنبال کنید:

  1. آماده‌سازی محل نصب: قبل از هر چیز، باید محل نصب رگولاتور دیزل ژنراتور را آماده نمایید. این محل باید خشک و عاری از گرد و غبار باشد.
  2. اتصال به ژنراتور: رگولاتور باید به‌طور مستقیم به خروجی ژنراتور متصل شود. اتصالات باید محکم و ایمن باشند تا از بروز مشکلات جلوگیری گردد.
  3. اتصال به بار: پس از اتصال به ژنراتور، رگولاتور باید به بار نیز متصل شود. این اتصال معمولاً از طریق ترمینال‌های مشخص انجام می‌گردد.
  4. بررسی اتصالات: پس از اتمام نصب، تمامی اتصالات باید بررسی شوند تا از صحت آن‌ها اطمینان حاصل شود.



لینک های مفید:
دیزل ژنراتور دست دوم



تنظیمات و تست رگولاتور ولتاژ ژنراتور AVR

تنظیمات و تست رگولاتور دیزل ژنراتور یکی از مراحل نهایی در نصب AVR است. پس از نصب، باید ولتاژ خروجی را تنظیم کرده و عملکرد رگولاتور را بررسی کنید. برای این کار باید مراحل زیر را دنبال کنید:

  1. تنظیم ولتاژ: با استفاده از پیچ تنظیم موجود بر روی AVR، ولتاژ خروجی را به مقدار مورد نظر تنظیم نمایید. این مقدار معمولاً باید مطابق با مشخصات سازنده دیزل ژنراتور باشد.
  2. تست عملکرد: پس از تنظیم رگولاتور دیزل ژنراتور، ژنراتور را روشن کنید و ولتاژ خروجی را با استفاده از یک مولتی‌متر بررسی نمایید. اطمینان حاصل کنید که ولتاژ در محدوده مجاز قرار دارد.
  3. بررسی نوسانات: بار را به ژنراتور متصل کنید و عملکرد AVR را تحت بار تست نمایید. باید مطمئن شوید که رگولاتور به‌درستی به نوسانات ولتاژ پاسخ می‌دهد و ولتاژ خروجی را در محدوده مشخص نگه می‌دارد.
  4. تنظیمات نهایی: در صورت نیاز، تنظیمات را بر اساس نتایج تست تنظیم کنید تا عملکرد بهینه‌ای از رگولاتور دریافت نمایید.
