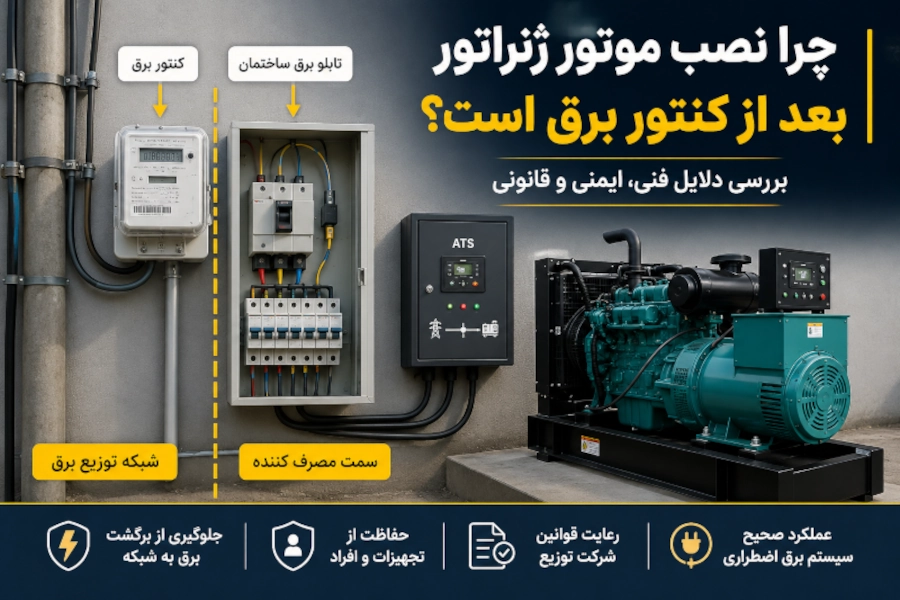

با قطع برق در ساختمانهای مسکونی، واحدهای تجاری یا مراکز صنعتی، استفاده از موتور ژنراتور یا دیزل ژنراتور به یکی از رایجترین راهکارهای تأمین برق اضطراری تبدیل میشود. اما هنگام طراحی این سیستم، معمولاً این سؤال مطرح است که چرا ژنراتور بعد از کنتور برق نصب میشود، نه قبل از آن؟
پاسخ این سؤال به موضوعاتی مانند ایمنی، مقررات شرکت توزیع برق، حفاظت از تجهیزات، جلوگیری از برگشت برق به شبکه و عملکرد صحیح سیستم برق اضطراری مربوط میشود. به همین دلیل، در اغلب پروژههای استاندارد، ژنراتور در سمت مصرفکننده و پس از کنتور نصب میشود.
در ادامه، دلایل فنی و قانونی این موضوع، مزایای نصب بعد از کنتور و خطرات نصب ژنراتور قبل از کنتور را بهطور کامل بررسی خواهیم کرد.
کنتور برق چیست و چرا محل آن اهمیت دارد؟
کنتور برق وسیلهای است که میزان انرژی الکتریکی مصرفشده توسط یک مشترک را اندازهگیری میکند. شرکت توزیع برق بر اساس اطلاعات ثبتشده در کنتور، هزینه مصرف برق را محاسبه و صورتحساب صادر میکند. به زبان ساده، کنتور مرز بین شبکه عمومی برق و تأسیسات داخلی مشترک محسوب میشود.
در یک ساختمان معمولی، مسیر برق به شکل زیر است:
- شبکه برق سراسری
- انشعاب برق مشترک
- کنتور برق
- تابلو برق اصلی ساختمان
- مصرفکنندهها مانند روشنایی، کولر، تجهیزات صنعتی و دستگاهها

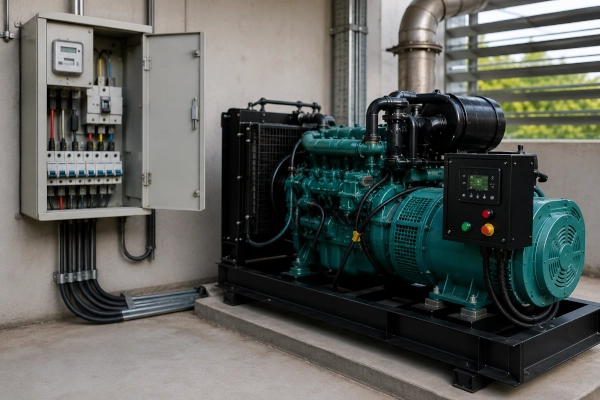

وقتی ژنراتور نصب میشود، باید مشخص شود که برق تولیدی آن در کجای این مسیر وارد مدار خواهد شد. در حالت استاندارد، خروجی ژنراتور به تابلو برق ساختمان و در سمت بعد از کنتور متصل میشود. به این ترتیب، ژنراتور فقط برق تجهیزات داخلی مشترک را تأمین میکند و وارد شبکه عمومی برق نمیشود.
موتور ژنراتور چگونه برق تولید میکند؟
موتور ژنراتور در واقع از دو بخش اصلی تشکیل شده است:
- موتور محرک: معمولاً موتور دیزلی یا گازسوز که انرژی مکانیکی تولید میکند.
- آلترناتور یا ژنراتور برق: انرژی مکانیکی را به انرژی الکتریکی تبدیل میکند.
در زمان قطع برق شهری، موتور روشن میشود و آلترناتور برق مورد نیاز مصرفکنندهها را تولید میکند. برای اینکه این برق به تجهیزات ساختمان برسد، خروجی ژنراتور باید از طریق یک سیستم کنترل و حفاظت مناسب به تابلو برق متصل شود.
این اتصال معمولاً با استفاده از تابلو چنجاور یا ATS (Automatic Transfer Switch) انجام میشود. وظیفه ATS این است که در زمان قطع برق شهری، منبع تغذیه را از شبکه برق به ژنراتور منتقل کند و پس از وصل مجدد برق شهری، دوباره بار را به شبکه برگرداند.
دلیل اصلی نصب ژنراتور بعد از کنتور برق
مهمترین دلیل این است که ژنراتور یک منبع برق خصوصی برای تأمین مصرف داخلی مشترک محسوب میشود، در حالی که شبکه برق قبل از کنتور تحت مالکیت و مدیریت شرکت توزیع برق قرار دارد.
اگر ژنراتور بعد از کنتور نصب شود:
- برق تولیدی فقط وارد تأسیسات داخلی ساختمان میشود.
- کنتور همچنان مصرف برق شهری را بهدرستی اندازهگیری میکند.
- احتمال برگشت برق به شبکه سراسری از بین میرود.
- کنترل و حفاظت سیستم سادهتر میشود.
- مسئولیت تجهیزات در محدوده مالکیت مشترک باقی میماند.
به همین دلیل، شرکتهای توزیع برق نیز معمولاً تأکید دارند که ژنراتور اضطراری در سمت مصرفکننده و بعد از کنتور نصب شود.
جلوگیری از برگشت برق به شبکه سراسری
یکی از مهمترین خطرات نصب نادرست ژنراتور، برگشت برق به شبکه است. فرض کنید برق شهری قطع شده و ژنراتور روشن است. اگر اتصال ژنراتور بهدرستی طراحی نشده باشد، ممکن است برق تولیدی ژنراتور از طریق کابل ورودی ساختمان به شبکه توزیع برق برگردد.
این اتفاق میتواند بسیار خطرناک باشد، زیرا کارکنان شرکت برق ممکن است در حال تعمیر خطوط باشند و تصور کنند شبکه بدون برق است. در چنین شرایطی، برگشت برق از ژنراتور میتواند باعث برقگرفتگی شدید یا حتی مرگ افراد شود.
به همین دلیل، در سیستمهای استاندارد از تجهیزاتی مانند موارد زیر استفاده میشود:
- کلید چنجاور دستی یا اتوماتیک
- کلیدهای اینترلاک مکانیکی و الکتریکی
- رلههای حفاظتی
- تابلو ATS استاندارد
این تجهیزات اجازه نمیدهند برق شهری و برق ژنراتور بهطور همزمان و بدون کنترل به یک مدار متصل شوند.
نقش تابلو ATS در نصب ژنراتور بعد از کنتور
تابلو ATS یکی از مهمترین اجزای سیستم برق اضطراری است. این تابلو بین برق شهری، ژنراتور و تابلو برق مصرفکننده قرار میگیرد.
عملکرد آن بهصورت زیر است:
- در حالت عادی، برق ساختمان از شبکه شهری تأمین میشود.
- با قطع برق شهری، ATS فرمان روشن شدن ژنراتور را صادر میکند.
- پس از پایدار شدن ولتاژ و فرکانس ژنراتور، بار ساختمان به ژنراتور منتقل میشود.
- پس از بازگشت برق شهری، ATS بار را دوباره به شبکه منتقل میکند.
- ژنراتور پس از یک زمان تأخیر مشخص خاموش میشود.
چون ATS در سمت بعد از کنتور قرار دارد، تمام این فرآیند در محدوده تأسیسات داخلی مشترک انجام میشود و هیچ اختلالی در عملکرد کنتور یا شبکه عمومی برق ایجاد نمیکند.
چرا نصب ژنراتور قبل از کنتور مشکلساز است؟
نصب ژنراتور قبل از کنتور از نظر فنی و قانونی مشکلات زیادی ایجاد میکند. مهمترین این مشکلات عبارتاند از:
۱. اختلال در اندازهگیری مصرف برق
اگر ژنراتور قبل از کنتور متصل شود، ممکن است برق تولیدی آن از کنتور عبور کند و بهعنوان مصرف یا حتی تزریق برق ثبت شود. این موضوع میتواند باعث خطا در صورتحساب برق و ایجاد اختلاف با شرکت توزیع شود.
۲. ورود برق خصوصی به شبکه عمومی
شبکه قبل از کنتور بخشی از تأسیسات عمومی برق محسوب میشود. اتصال یک منبع برق خصوصی مانند ژنراتور به این بخش بدون مجوز و تجهیزات تخصصی میتواند باعث اختلال در شبکه شود.
۳. افزایش خطرات ایمنی
همانطور که گفته شد، برگشت برق به شبکه یکی از خطرناکترین پیامدهای نصب نادرست ژنراتور است. این موضوع میتواند جان کارکنان شرکت برق و افراد حاضر در محل را تهدید کند.
۴. نیاز به تجهیزات سنکرونسازی پیشرفته
در پروژههایی که قرار است ژنراتور همزمان با شبکه برق کار کند، باید از تجهیزات سنکرونسازی، کنترل فرکانس، کنترل ولتاژ و حفاظتهای پیشرفته استفاده شود. این نوع سیستمها معمولاً در نیروگاهها، صنایع بزرگ و پروژههای خاص اجرا میشوند و با یک ژنراتور اضطراری معمولی تفاوت دارند.
تفاوت ژنراتور اضطراری با ژنراتور سنکرون با شبکه
بسیاری از افراد تصور میکنند هر ژنراتوری میتواند مستقیماً به شبکه برق متصل شود. در حالی که دو حالت کاملاً متفاوت وجود دارد:
| ژنراتور اضطراری | ژنراتور سنکرون با شبکه |
|---|---|
| فقط هنگام قطع برق استفاده میشود | میتواند همزمان با شبکه کار کند |
| بعد از کنتور نصب میشود | نیازمند مجوز و تجهیزات تخصصی است |
| از ATS یا چنجاور استفاده میکند | از تابلو سنکرون و رلههای پیشرفته استفاده میکند |
| برق به شبکه برنمیگردد | امکان تزریق برق به شبکه وجود دارد |
| مناسب ساختمانها و کارگاهها | مناسب صنایع بزرگ و نیروگاهها |
بنابراین، وقتی درباره نصب موتور ژنراتور بعد از کنتور صحبت میکنیم، منظور معمولاً ژنراتور اضطراری است، نه سیستمهای تولید پراکنده یا نیروگاهی.
مزایای نصب ژنراتور بعد از کنتور
این روش مزایای متعددی دارد که باعث شده بهعنوان روش استاندارد در بیشتر پروژهها شناخته شود.
ایمنی بالاتر
با قرار گرفتن ژنراتور در سمت مصرفکننده، خطر برگشت برق به شبکه عمومی به حداقل میرسد. این موضوع هم برای کارکنان شرکت برق و هم برای تجهیزات ساختمان اهمیت زیادی دارد.
حفاظت بهتر تجهیزات
تابلو برق داخلی میتواند با فیوزها، کلیدهای اتوماتیک و رلههای حفاظتی مناسب از تجهیزات در برابر اضافهبار، اتصال کوتاه و نوسانات ولتاژ محافظت کند.
کنترل سادهتر سیستم
وقتی ژنراتور بعد از کنتور نصب میشود، مدیریت آن در اختیار مالک ساختمان یا مجموعه قرار دارد و نیازی به دخالت مستقیم شرکت توزیع برق در بهرهبرداری روزمره نیست.
کاهش هزینههای اجرایی
اتصال ژنراتور به تابلو برق داخلی معمولاً سادهتر و کمهزینهتر از طراحی یک سیستم سنکرون با شبکه است. تجهیزات مورد نیاز نیز در دسترستر و اقتصادیتر هستند.
امکان انتخاب بارهای ضروری
در بسیاری از ساختمانها لازم نیست تمام مصرفکنندهها در زمان قطع برق فعال باشند. با نصب ژنراتور بعد از کنتور میتوان یک تابلو برق اضطراری مجزا ایجاد کرد و فقط بارهای ضروری مانند موارد زیر را تغذیه کرد:
- روشنایی اضطراری
- سیستمهای امنیتی
- پمپ آب و آتشنشانی
- سرورها و تجهیزات شبکه
- ماشینآلات حساس
- سیستمهای تهویه ضروری
این کار باعث میشود ظرفیت مورد نیاز ژنراتور کاهش یابد و هزینه خرید و مصرف سوخت آن نیز کمتر شود.
نکات مهم در انتخاب محل نصب ژنراتور
علاوه بر قرار گرفتن بعد از کنتور، محل نصب ژنراتور نیز اهمیت زیادی دارد. برخی از نکات مهم عبارتاند از:
- تهویه مناسب: موتور ژنراتور گرما و دود تولید میکند و باید در محلی با جریان هوای کافی نصب شود.
- فاصله از ساختمان: برای کاهش صدا، لرزش و خطرات احتمالی بهتر است ژنراتور در فضای مناسب و با فاصله ایمن از ساختمان قرار گیرد.
- دسترسی برای سرویس: محل نصب باید امکان دسترسی آسان برای تعمیرات، تعویض فیلترها و بررسی دورهای را فراهم کند.
- سیستم اگزوز: دود خروجی باید بهصورت ایمن از محل دور شود و وارد فضای داخلی ساختمان نشود.
- کاهش صدا: در مناطق مسکونی یا اداری معمولاً از کانوپی سایلنت برای کاهش صدای ژنراتور استفاده میشود.
اهمیت ظرفیتسنجی قبل از نصب
یکی از اشتباهات رایج این است که ابتدا ژنراتور خریداری میشود و سپس به فکر طراحی سیستم برق اضطراری میافتند. در حالی که باید ابتدا میزان بار مورد نیاز مشخص شود.
برای انتخاب ظرفیت مناسب ژنراتور باید موارد زیر بررسی شوند:
- توان مصرفی تجهیزات
- جریان راهاندازی موتورهای الکتریکی
- تعداد مصرفکنندههای همزمان
- ضریب توان
- امکان توسعه آینده مجموعه
اگر ژنراتور کوچکتر از نیاز انتخاب شود، در زمان قطع برق ممکن است دچار اضافهبار شود و ولتاژ یا فرکانس آن افت کند. اگر هم بیش از حد بزرگ انتخاب شود، هزینه خرید، مصرف سوخت و نگهداری افزایش مییابد.
نقش سیستم ارت در نصب ژنراتور
سیستم ارت یا اتصال زمین یکی از اجزای ضروری در نصب ژنراتور است. بدنه ژنراتور، تابلو برق و تجهیزات فلزی باید به سیستم ارت مناسب متصل شوند تا در صورت بروز نشتی جریان یا اتصال بدنه، خطر برقگرفتگی کاهش یابد.
در برخی پروژهها، نحوه اتصال نول ژنراتور نیز اهمیت دارد. بسته به نوع سیستم برق و طراحی تابلو ATS، ممکن است نول ژنراتور به زمین متصل شود یا بهصورت شناور باقی بماند. این موضوع باید توسط مهندس برق و بر اساس استانداردهای پروژه تعیین شود.
الزامات قانونی و شرکت توزیع برق
در اغلب مناطق، شرکتهای توزیع برق برای نصب ژنراتورهای اضطراری الزاماتی دارند. مهمترین اصل این است که برق ژنراتور نباید بدون مجوز به شبکه عمومی تزریق شود.
به همین دلیل، استفاده از چنجاور مناسب و جلوگیری از اتصال همزمان ژنراتور و برق شهری ضروری است. در پروژههای بزرگ صنعتی که نیاز به کار موازی با شبکه وجود دارد، معمولاً باید مجوزهای لازم اخذ شود و تجهیزات حفاظتی خاصی نصب گردد.
برای ساختمانهای مسکونی، اداری، فروشگاهی و کارگاههای کوچک، نصب ژنراتور بعد از کنتور و استفاده از ATS استاندارد معمولاً سادهترین و ایمنترین راهکار است.
اشتباهات رایج در نصب موتور ژنراتور
برخی اشتباهات میتوانند باعث کاهش ایمنی و عملکرد نامناسب سیستم شوند:
- اتصال مستقیم ژنراتور به تابلو بدون چنجاور
- استفاده از کابل با سطح مقطع نامناسب
- نبود سیستم ارت استاندارد
- انتخاب ظرفیت اشتباه ژنراتور
- نصب ژنراتور در فضای بدون تهویه
- بیتوجهی به سرویس و نگهداری دورهای
- استفاده از تابلو ATS غیراستاندارد یا نامتناسب با توان ژنراتور
برای جلوگیری از این مشکلات، بهتر است طراحی و اجرای سیستم برق اضطراری توسط افراد متخصص انجام شود.
چرا ماه نیرو نصب بعد از کنتور را توصیه میکند؟
در ماه نیرو، طراحی سیستمهای دیزل ژنراتور بر اساس اصول ایمنی، نیاز واقعی مصرفکننده و استانداردهای اجرایی انجام میشود. تجربه پروژههای مختلف نشان داده است که نصب ژنراتور بعد از کنتور و استفاده از تابلو ATS مناسب، در بیشتر کاربردهای ساختمانی و صنعتی بهترین نتیجه را دارد.
این روش باعث میشود:
- برق اضطراری با اطمینان بیشتری تأمین شود.
- خطرات مربوط به شبکه عمومی برق کاهش یابد.
- هزینههای اجرا و نگهداری کنترل شود.
- سیستم در زمان قطع برق بهصورت خودکار و بدون دخالت دستی عمل کند.
البته در پروژههای خاص صنعتی، نیروگاهی یا تولید پراکنده ممکن است طراحی متفاوتی نیاز باشد. در چنین شرایطی، بررسی فنی دقیق و استفاده از تجهیزات سنکرونسازی ضروری است.
جمعبندی
نصب موتور ژنراتور بعد از کنتور برق یک انتخاب تصادفی نیست، بلکه نتیجه مجموعهای از الزامات فنی، ایمنی و قانونی است. کنتور برق مرز بین شبکه عمومی و تأسیسات داخلی مشترک محسوب میشود و ژنراتور اضطراری باید در سمت مصرفکننده قرار گیرد تا فقط برق تجهیزات داخلی را تأمین کند.
این روش از برگشت برق به شبکه جلوگیری میکند، ایمنی افراد و تجهیزات را افزایش میدهد، عملکرد کنتور را مختل نمیکند و امکان استفاده از تابلو ATS و سیستم برق اضطراری استاندارد را فراهم میسازد. به همین دلیل، در اغلب ساختمانها، کارگاهها، فروشگاهها و مجموعههای صنعتی، ژنراتور پس از کنتور برق نصب میشود.
اگر قصد خرید یا نصب دیزل ژنراتور برای ساختمان یا مجموعه صنعتی خود را دارید، مهمترین قدم قبل از انتخاب دستگاه، بررسی دقیق بار مصرفی، طراحی تابلو برق اضطراری و تعیین محل مناسب نصب است. اجرای صحیح این مراحل میتواند از بسیاری از مشکلات فنی و هزینههای اضافی در آینده جلوگیری کند.
سوالات متداول
آیا میتوان ژنراتور را قبل از کنتور برق نصب کرد؟
در سیستمهای اضطراری معمولی، خیر. اتصال ژنراتور قبل از کنتور میتواند باعث اختلال در اندازهگیری مصرف برق، برگشت برق به شبکه و ایجاد خطرات ایمنی شود. فقط در پروژههای خاص و با مجوز شرکت برق و تجهیزات سنکرونسازی پیشرفته ممکن است چنین اتصالی انجام شود.
آیا ژنراتور بعد از کنتور برق مصرف برق شهری را اندازه میگیرد؟
بله. کنتور فقط برق دریافتی از شبکه شهری را اندازهگیری میکند. زمانی که ژنراتور فعال است و برق ساختمان را تأمین میکند، مصرف برق از شبکه قطع یا بسیار محدود میشود.
آیا برای نصب ژنراتور حتماً به ATS نیاز است؟
اگر بخواهید انتقال بین برق شهری و ژنراتور بهصورت خودکار انجام شود، استفاده از ATS ضروری است. در سیستمهای دستی میتوان از کلید چنجاور دستی استفاده کرد، اما باید حتماً از اتصال همزمان دو منبع جلوگیری شود.
آیا ژنراتور میتواند همزمان با برق شهری کار کند؟
در حالت عادی ژنراتور اضطراری نباید همزمان با برق شهری به یک مدار متصل باشد. برای کار موازی با شبکه نیاز به سیستم سنکرونسازی، رلههای حفاظتی و مجوزهای لازم وجود دارد.
بهترین محل نصب دیزل ژنراتور کجاست؟
بهترین محل جایی است که تهویه مناسب، دسترسی آسان برای سرویس، فاصله ایمن از ساختمان، مسیر مناسب اگزوز و امکان کاهش صدا را فراهم کند. همچنین باید به مسیر کابلکشی و نزدیکی به تابلو برق اضطراری توجه شود.
