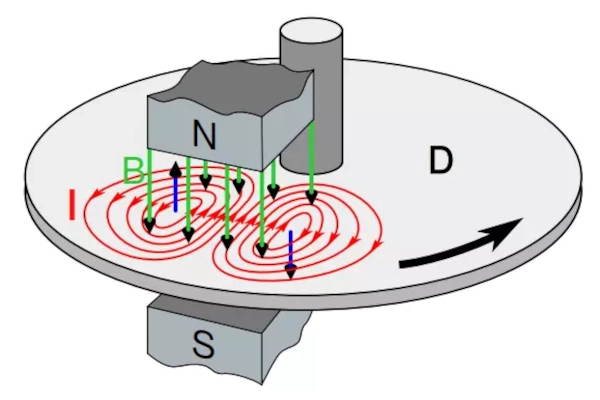

جریان گردابی (Eddy Current) نوعی جریان الکتریکی است که در اثر تغییرات میدان مغناطیسی در داخل یک رسانای فلزی ایجاد میشود. برخلاف جریان الکتریکی معمول که در مسیر مشخصی (مثل سیم) جریان دارد، این جریان در مسیرهای بسته و چرخشی در داخل توده ماده رسانا شکل میگیرد.این جریانها با اینکه در ابتدا ناخواسته و پدیدهای مزاحم به نظر میرسند، اما نقشهای مهمی در طراحی و عملکرد سیستمهای الکتریکی و مغناطیسی دارند. در ژنراتور ها، بهویژه ژنراتور های دیزلی و سنکرون، جریانهای گردابی میتوانند بهطور مستقیم بر بهرهوری، راندمان و دمای عملیاتی تأثیر بگذارند.
آنچه خواهید خواند
- 1 چگونگی ایجاد جریان گردابی در ژنراتورها
- 2 اجزای داخلی ژنراتور که تحت تأثیر جریان گردابی قرار میگیرند
- 3 اثرات منفی جریان گردابی در ژنراتورهای دیزلی و سنکرون
- 4 روشهای کاهش جریان گردابی در طراحی ژنراتور ها
- 5 مزایای کنترل جریان گردابی در ژنراتور های مدرن
- 6 کاربردهای مفید جریان گردابی در برخی تجهیزات
- 7 بررسی جریان گردابی با نرمافزارهای شبیهسازی الکترومغناطیسی
چگونگی ایجاد جریان گردابی در ژنراتورها
در ژنراتور ها، تغییرات مداوم در میدان مغناطیسی چرخان روتور و المانهای فلزی ثابت مانند هسته استاتور یا شاسیها باعث القای ولتاژ در این قطعات فلزی میشود. وقتی این ولتاژ درون رساناهایی مانند فولاد یا آلومینیوم القا میشود، در صورت وجود حلقههای بسته رسانایی (یا حتی نواحی پیوسته از فلز)، جریانهای گردابی شکل میگیرند. عوامل اصلی ایجاد این جریان در ژنراتور ها عبارتاند از:
- سرعت چرخش بالای میدان مغناطیسی روتور
- وجود قطعات فلزی بزرگ و پیوسته در نزدیکی میدان
- فرکانس بالا یا ناهمواری در شار مغناطیسی
- طراحی غیراصولی بخشهای مغناطیسی یا مکانیکی
اجزای داخلی ژنراتور که تحت تأثیر جریان گردابی قرار میگیرند
جریانهای گردابی اغلب در اجزایی ایجاد میشوند که در معرض تغییرات سریع شار مغناطیسی هستند و رسانای خوبی دارند. مهمترین بخشهایی که در ژنراتور تحت تأثیر این جریان قرار میگیرند، عبارتاند از:
- هسته استاتور و روتور: بهویژه در قسمتهای نزدیک به لبههای قطب مغناطیسی
- صفحات یاتاقان و پوششهای فلزی خارجی
- شفت و دیسکهای فلزی متصل به روتور
- قاب یا شاسی فلزی ژنراتور
- سینیهای نگهدارنده سیمپیچها (در صورت فلزی بودن)
اگر این اجزا بدون عایقبندی یا لایهلایهسازی طراحی شوند، میدان مغناطیسی متغیر میتواند باعث ایجاد جریانهای گردابی قوی در آنها شود.
اثرات منفی جریان گردابی در ژنراتورهای دیزلی و سنکرون
جریان گردابی هرچند ماهیتی فیزیکی و قابلپیشبینی دارد، اما در ژنراتور هایی که برای تولید پایدار و پیوسته طراحی شدهاند، میتواند مشکلاتی ایجاد کند. برخی از مهمترین اثرات منفی آن عبارتاند از:
- اتلاف انرژی: جریان گردابی باعث ایجاد گرما در اجزای داخلی میشود که این گرما قابلاستفاده نبوده و بهعنوان تلفات محسوب میشود.
- افزایش دمای عملکرد ژنراتور: افزایش دما باعث تسریع در فرسودگی عایق سیمپیچها، یاتاقانها و سایر قطعات میشود.
- کاهش راندمان: تلفات ناشی از جریان گردابی در سیستم باعث کاهش راندمان کل ژنراتور میشود، بهویژه در توانهای بالا.
- ایجاد نویز مغناطیسی و لرزش: جریانهای گردابی ناهمگون باعث بهوجود آمدن میدانهای مغناطیسی ثانویهای میشوند که ممکن است باعث تولید صدا یا ارتعاش شوند.
در ژنراتور های صنعتی، این موارد بهشدت مورد توجه قرار میگیرند، زیرا عملکرد بلندمدت و بدون مشکل ژنراتور، حیاتی است.
روشهای کاهش جریان گردابی در طراحی ژنراتور ها
طراحان ژنراتور برای کاهش اثرات نامطلوب جریان گردابی از روشهای مهندسی خاصی بهره میگیرند که شامل موارد زیر است:
- استفاده از هستههای لایهای (لامینیت): هسته استاتور و روتور از لایههای نازک فولاد سیلیکونی با عایق نازک بین آنها ساخته میشود. این طراحی، مسیر جریان گردابی را قطع کرده و آن را به حداقل میرساند.
- افزایش مقاومت الکتریکی مسیر جریان گردابی: استفاده از مواد با مقاومت الکتریکی بالاتر باعث کاهش شدت جریانهای گردابی میشود.
- شکافهای مغناطیسی کنترلشده: در برخی طراحیها از شکافهای هوا یا برشهایی در ساختار فلزی استفاده میشود تا مسیر جریانهای گردابی باز شود.
- پوششدهی و عایقکاری اجزای فلزی: رنگها یا رزینهای عایق الکتریکی میتوانند از بستهشدن حلقههای جریان گردابی جلوگیری کنند.
- کاهش نرخ تغییر شار مغناطیسی: با طراحی بهینه روتور و کنترل فرکانس عملکرد ژنراتور، میتوان نرخ تغییرات شار مغناطیسی را کاهش داد.
مزایای کنترل جریان گردابی در ژنراتور های مدرن
در طراحی ژنراتور های مدرن، کنترل و مهار جریانهای گردابی نقش کلیدی در افزایش کارایی، پایداری و طول عمر دستگاه ایفا میکند. مزایای مهم این کنترل عبارتاند از:
- کاهش تلفات حرارتی و افزایش راندمان الکتریکی
- پایداری بیشتر در ولتاژ خروجی ژنراتور
- افزایش طول عمر عایقها، یاتاقانها و سیمپیچها
- کاهش نیاز به سیستمهای خنککننده پرقدرت
- کاهش هزینههای نگهداری و خرابیهای غیرمنتظره
در واقع، کاهش جریان گردابی به معنای بهینهسازی مصرف انرژی و عملکرد ایمنتر سیستم در شرایط عملیاتی مختلف است.
کاربردهای مفید جریان گردابی در برخی تجهیزات
با اینکه جریان گردابی در ژنراتور ها معمولاً بهعنوان پدیدهای نامطلوب شناخته میشود، اما در برخی تجهیزات صنعتی، دقیقاً از این پدیده بهرهبرداری میشود:
- ترمزهای مغناطیسی: در سیستمهای مترو، آسانسورها و تجهیزات صنعتی از این جریان برای ایجاد نیروی ترمز استفاده میشود.
- گرمایش القایی (Induction Heating): برای ذوب فلزات، سختکاری، یا جوش القایی از جریان گردابی استفاده میشود.
- تستهای غیرمخرب (NDT): روش Eddy Current برای تشخیص ترک یا عیوب در قطعات فلزی بسیار دقیق است.
- میکرو ژنراتورها: در برخی سنسورهای صنعتی یا ژنراتور های کوچک، از اثر کنترلشده جریان گردابی استفاده میشود.
بررسی جریان گردابی با نرمافزارهای شبیهسازی الکترومغناطیسی
در طراحیهای حرفهای ژنراتور، امروزه استفاده از نرمافزارهای شبیهسازی الکترومغناطیسی سهبعدی مثل ANSYS Maxwell، COMSOL Multiphysics، یا Flux بهطور گسترده رواج یافته است. این نرمافزارها قادرند:
- توزیع جریانهای گردابی در اجزای مختلف ژنراتور را شبیهسازی کنند
- تلفات حرارتی ناشی از آنها را محاسبه کنند
- نقاط بحرانی طراحی را مشخص نمایند
- طراحی را با کمترین تلفات و بیشترین بهرهوری بهینهسازی کنند
استفاده از این ابزارها کمک میکند تا پیش از تولید فیزیکی، عملکرد مغناطیسی ژنراتور بررسی و بهینه شود.
