در سیستم‌های قدرت و ژنراتور های الکتریکی، فرکانس ثابت یکی از مهم‌ترین شاخص‌های کیفیت توان به شمار می‌رود. زمانی که یک ژنراتور با شبکه قدرت سنکرون می‌شود، حفظ فرکانس در مقدار نامی (۵۰ یا ۶۰ هرتز بسته به استاندارد کشور) الزامی است. این موضوع نه تنها به پایداری میدان مغناطیسی کمک می‌کند، بلکه مانع بروز مشکلاتی همچون افزایش تلفات و کاهش بازدهی تجهیزات می‌شود.
آنچه خواهید خواند
اهمیت فرکانس ثابت در ژنراتور ها و شبکه‌های قدرت
ژنراتور های سنکرون به‌گونه‌ای طراحی می‌شوند که در یک فرکانس مشخص، بهترین عملکرد خود را ارائه دهند. زمانی که فرکانس ثابت باقی بماند:
- ولتاژ خروجی پایدار خواهد بود.
- میدان مغناطیسی روتور و استاتور در تعادل قرار می‌گیرند.
- تجهیزات متصل به شبکه (مانند موتورها و ترانسفورماتورها) با راندمان بالا کار می‌کنند.

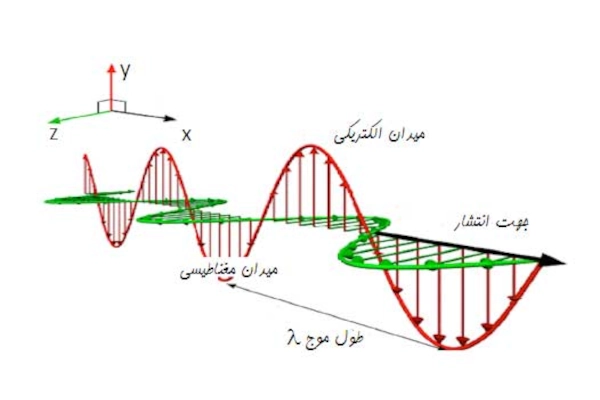

در صورت تغییر فرکانس، هماهنگی میان میدان‌های الکتریکی و مغناطیسی به‌هم می‌خورد و می‌تواند موجب افزایش حرارت، تلفات و حتی از کار افتادن تجهیزات حساس شود. به همین دلیل، اپراتورهای شبکه همواره فرکانس را به‌عنوان یکی از اصلی‌ترین پارامترهای پایداری سیستم قدرت کنترل می‌کنند.
نوسانات فرکانس و تأثیر آن بر میدان مغناطیسی
میدان مغناطیسی در ژنراتور حاصل برهم‌کنش جریان میدان (Excitation Current) و سرعت چرخش روتور است. وقتی فرکانس نوسان می‌کند، این تعادل از بین می‌رود.
- افزایش فرکانس: باعث افزایش سرعت تغییرات شار مغناطیسی شده و در نتیجه تلفات فوکو و هیسترزیس در هسته آهنی بیشتر می‌شود.
- کاهش فرکانس: میدان مغناطیسی کندتر تغییر می‌کند و این موضوع می‌تواند باعث اشباع موضعی در هسته یا کاهش ولتاژ خروجی شود.
در هر دو حالت، نوسانات فرکانس به معنای افت کیفیت توان و افزایش فشار حرارتی روی تجهیزات مغناطیسی است.
تأثیر نوسانات فرکانس بر عملکرد سیم‌پیچ و هسته آهنی
سیم‌پیچ‌ها و هسته آهنی ژنراتور به‌طور مستقیم از تغییر فرکانس تأثیر می‌پذیرند.
- در سیم‌پیچ‌ها: نوسانات فرکانس باعث تغییر در جریان‌های القایی و افزایش تلفات اهمی (I²R) می‌شود. این مسئله منجر به گرم شدن بیش از حد سیم‌پیچ‌ها خواهد شد.
- در هسته آهنی: تغییر فرکانس، منحنی هیسترزیس و تلفات فوکو را دستخوش تغییر می‌کند. افزایش فرکانس، تلفات فوکو را به‌طور تصاعدی بالا می‌برد، در حالی که کاهش فرکانس می‌تواند موجب بروز اشباع در هسته شود.
این تأثیرات، عمر مفید تجهیزات را کاهش داده و هزینه نگهداری را بالا می‌برد.
کارکرد سیستم تحریک در نوسانات فرکانس
سیستم تحریک وظیفه دارد جریان میدان ژنراتور را کنترل کند تا ولتاژ خروجی پایدار باقی بماند. اما زمانی که فرکانس دچار نوسان شود:
- در حالت کاهش فرکانس، سیستم تحریک مجبور به افزایش جریان میدان است تا افت ولتاژ را جبران کند.
- در حالت افزایش فرکانس، باید جریان میدان کاهش یابد تا از اضافه ولتاژ جلوگیری شود.
این تغییرات مکرر باعث افزایش فشار کاری روی سیستم تحریک و در نتیجه کاهش طول عمر آن می‌شود. به همین دلیل است که در ژنراتور های پیشرفته، از کنترل‌کننده‌های دیجیتال AVR استفاده می‌شود تا عملکرد سیستم تحریک در شرایط ناپایدار بهینه شود.
پیامدهای نوسان فرکانس در کاربردهای صنعتی
در صنعت، بسیاری از تجهیزات به شدت به فرکانس حساس هستند. برای مثال:
- موتورهای القایی: سرعت چرخش آن‌ها مستقیماً به فرکانس وابسته است. نوسان فرکانس باعث تغییر سرعت، لرزش و حتی آسیب مکانیکی به موتور می‌شود.
- کوره‌های القایی و تجهیزات حرارتی: کارایی آن‌ها با تغییر فرکانس کاهش یافته و مصرف انرژی بیشتر می‌شود.
- سیستم‌های اتوماسیون و کنترل: در بسیاری از صنایع، تجهیزات کنترل دیجیتال با فرکانس ثابت طراحی شده‌اند. نوسانات باعث خطا، ریست شدن یا توقف ناگهانی فرآیندها خواهد شد.
بنابراین می‌توان گفت که نوسان فرکانس نه تنها کیفیت توان را کاهش می‌دهد، بلکه خسارت‌های اقتصادی سنگینی نیز به صنایع وارد می‌کند.
راهکارهای کنترل و تثبیت فرکانس
برای مقابله با نوسانات فرکانس، در سطح ژنراتور و شبکه قدرت راهکارهای زیر به‌کار گرفته می‌شود:
- سیستم گاورنر (Governor System): کنترل دقیق سرعت چرخش توربین یا موتور محرک ژنراتور.
- سیستم AVR و کنترل ولتاژ: جلوگیری از تغییرات ناگهانی ولتاژ در اثر نوسان فرکانس.
- ذخیره‌سازهای انرژی (Battery, Flywheel, Supercapacitor): برای جبران لحظه‌ای افت یا افزایش فرکانس در شبکه.
- پایش آنلاین فرکانس: استفاده از حسگرها و سیستم‌های هوشمند برای نظارت لحظه‌ای.
- استانداردهای بهره‌برداری شبکه: اپراتورهای شبکه قدرت موظفند فرکانس را در بازه مشخص (مثلاً ۵۰ هرتز ±۰٫۱) کنترل کنند.
این روش‌ها باعث می‌شوند سیستم قدرت حتی در شرایط بار متغیر یا اختلالات گذرا، فرکانس خود را ثابت نگه دارد. فرکانس ثابت به‌عنوان یکی از ستون‌های اصلی کیفیت توان در ژنراتور ها و شبکه‌های قدرت شناخته می‌شود. نوسانات فرکانس می‌توانند تأثیرات مخربی بر میدان مغناطیسی، سیم‌پیچ‌ها، هسته آهنی، سیستم تحریک و تجهیزات صنعتی داشته باشند. از همین رو، کنترل و پایش فرکانس با استفاده از گاورنر، AVR و سیستم‌های ذخیره‌سازی انرژی، نقشی حیاتی در حفظ پایداری شبکه ایفا می‌کند.اگرچه ممکن است اهمیت فرکانس ثابت در ژنراتور در کوتاه‌مدت مشکل‌ساز نشوند، اما در بلندمدت باعث کاهش راندمان و افزایش هزینه‌های نگهداری می‌شوند. بنابراین، در هر سیستم قدرت و ژنراتور صنعتی، مدیریت و تثبیت فرکانس یک الزام غیرقابل چشم‌پوشی است.
